商品信息
基本参数
- 产地江苏
- 品牌
- 产品型号
- 产品操作
- 产品应用范围
- 产品材料等级
- 产品表面处理
- 品牌micro-x
- 型号VF1300-422
- 工艺用途其他
- 传热方式辐射式电阻炉
- 炉内气氛真空气氛
- 热工制度间歇式炉
- 炉型结构其他
- 输送形式其他
- 控制形式工艺过程控制炉
- 主要用途工矿企业
- 产品认证CE
- 最大电压380V
- 功率38KW
- 产地苏州
- 厂家微行炉业
产品简介：

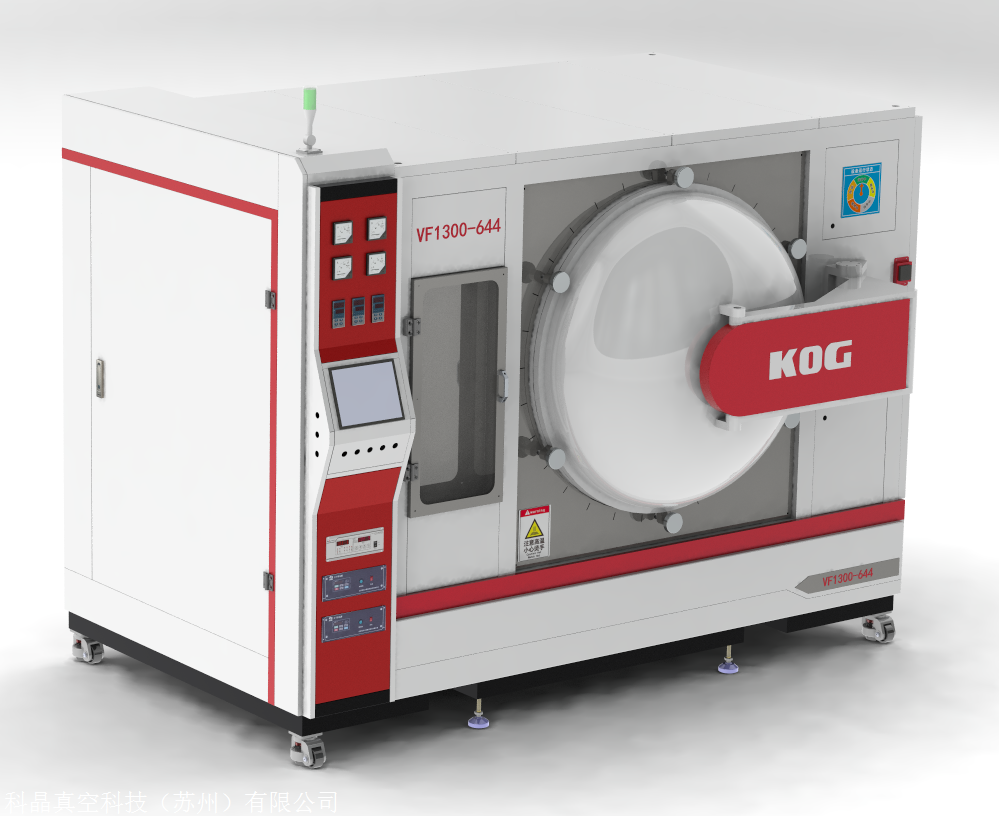

产品详情：VF1300-422型真空炉技术参数
（金属屏）
1.设备使用
该设备主要用于高真空热处理的金属材质。主要应用行业和过程：高真空热处理用于3d打印金属铸件和合金材质；硬质合金刀具的高真空钎焊；医用x射线管的高真空脱气。
2.主要参数
1.炉体构造：卧式，单室，炉体和炉门使用双水冷，前门构造。由炉体，加热室，真空系统，充气系统，水冷却系统，电控和供电系统构成。
2.极限温度：1300℃
3.加热区尺寸：600×390mm（l×？）
4.工作区尺寸：400*200*200mm（长*宽*高）
5.设备总功率：38KW
6.电源频率：50hz
7.电源电压：三相380v（±10v）
8.建筑面积：约5m2
四，真空系统
1.极限真空度：≤6.67*10-4pa（空载，冷态，纯净）；
2.优点：效率高，无污染，能耗低，噪声低。
五，燃气系统
保护氛围：高纯氩。手动球阀，电磁阀，防爆阀，调节阀，316l不锈钢管线，散播硅压力传感器，电接点压力表，浮子流量计构成。系统可充满不同压力的根据不同的温度范围冷却气体。当充气压力达到上限设定点时，可以自动终止充气，当压力过大时可以自动排出压力，当压力小于下限设定点时可以自动补充空气。一本手册，用于高温除水保护。
6.水冷系统：
真空炉炉体，炉门，真空设备，水冷电极都需冷却水。该系统由主供水管分派到每个冷却部分，使用密闭水循环系统，每个电极冷却均配有流水观察者，负责人上装有水压报警系统，进水口有一个支系联接到自来水管，严防停电时紧急使用。
7.安全系统：
安全系统包括：止水，超温，过流，设备有着自检，故障自确诊，自动保护，预防误操作等功用，并具声光报警提示及相应的联锁和联锁保护。
8.设备安装及运行条件：
1.环境条件
1）环境温度：-15－45℃
2）海拔：≤2000m
3）环境相对湿度：≤75％
2.电源条件
1）额定电压：三相380v（±10v）
2）额定频率：50hz
3）整机功率分配：≥40kw
3.水冷却条件
1）水压：0.2〜0.4mpa
2）进水温度：≤15℃
3）水流量：≥5m3/h
4）水质要求：无沉淀，无杂质的软水，电阻率≥1m（ω·mm2/m），PH≈7。该产品需连续供应冷却水，以满足运行中的要求。为了保证该产品的安全，买方须要打算自己的应急水源，并且在电源故障的状况下依然有冷却水供应。
4.煤气
1）氮气：用于保护大气纯度≥99.999％，0.2〜0.4mpa；
2）压缩空气：用于启动设备的驱动气源，压力为0.3〜0.6mpa的清洁气体，无油和水。
九，随货信息：
1.1份平面图和轮廓尺寸
2.1份基石状况图和动态状况图
3.设备总图1份
4.1份电气控制系统原理图和接线图
5.一份使用说明书，操作，维护和保养手册
6.所有设备配套仪器，仪器说明书1本
10.保修期：
1.保修限期为双方指定的接纳代表签字接纳报告之日起12个月，或产品抵达买方现场之日起13个月，以最早抵达时间为准。
2.易损构件，例如热电偶，真空计，加热元件，保险丝，密封件，包装，垫圈，润滑剂，有机溶剂，不在保修范围内。
3.供应商对由于组件自然损坏而造成的损失不负义务，对由于买方操作失当造成的损害不担负任何义务，并且买方变动设备的使用或处置失当的材质，以及使用供应商未提供的硬件。由软件或软件引起的损坏不肩负义务；与供应商无关的其他影响所造成的损坏不包括在供应商的义务范围内。
4.严苛执行国家有关产品质量要求，易损件和一生维护除外（维护相符公司的有关规定或协商）。
5.在接到买家的设备故障通告后，供应商将在4个小时内通过对讲机恢复，并在48个小时内现场化解疑问。
